避雷塔

避雷塔是一种常见的铁塔型的避雷电的保护装置。别名：避雷针塔，钢结构避雷针，塔式避雷针。

避雷塔有四种规格：

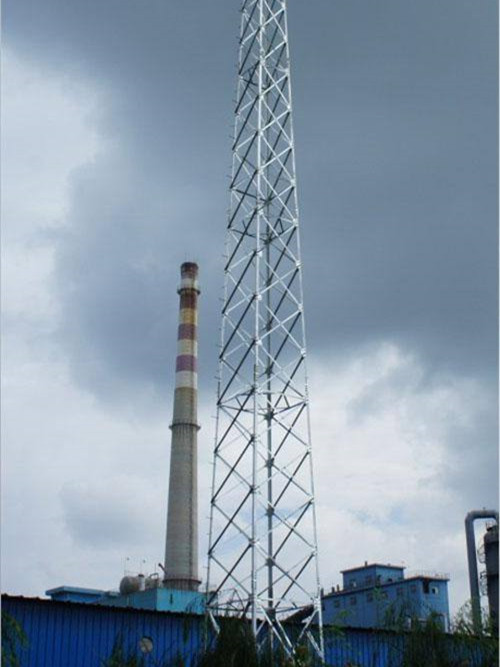

1、GFL四柱角钢避雷塔，

2、GJT三柱圆钢避雷塔，

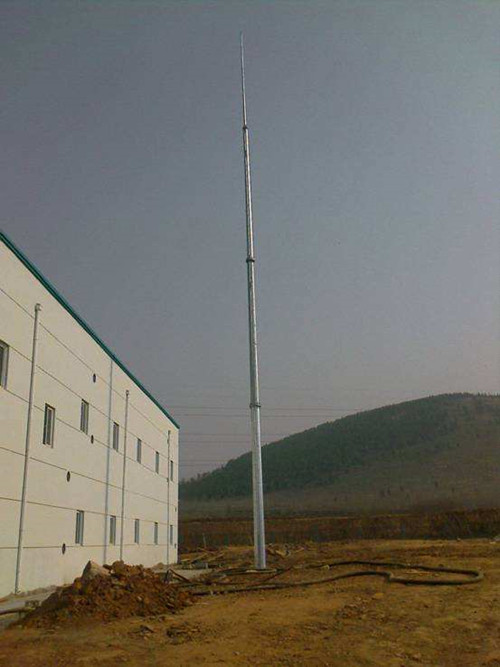

3、GH钢管杆避雷塔；

4、GFW避雷线塔

避雷塔垂直度≤1/1000覆冰厚度 ≤10mm 5地基承载力100及200 KN/m2

应用范围

避雷针塔的保护范围还要按照滚球法来计算保护半径和保护范围。避雷塔主要用于各种建筑的防雷工程,特别是炼油厂、加油站、化工厂、煤矿、炸药库、易燃易爆车间,更应该及时的安装避雷塔,因气候变化,雷电灾害不断加重,现在很多建筑都安装避雷塔,特别是楼顶不锈钢饰铁塔，造形样式多样，外形美观，设计新颖独特，广泛应用于各类大楼楼顶、广场及小区的绿地等的建筑，使之与建筑物交相辉映，成为城市中标志性的装饰建筑。避雷塔原理与避雷针一样。减少雷电灾害。

1、基本风压：w0=0.4及0.7KN/m2两种

2、抗震设防烈度：8度及小天8度地区

制作安装

1.所有金属部件必须镀锌，操作时注意保护镀锌层。

2.采用镀锌钢管管制作针尖，管壁厚度不得小于3mm,针尖刷锡长度不得小于70mm　

3.避雷塔应垂直安装牢固。垂直度允许偏差为3/1000。

4.焊接要求焊接应采用搭接焊，其搭接长度必须符合下列规定：

5.扁钢为其宽度的2倍(且至少3个棱边焊接)。

6.圆钢为其直径的6倍。

7.圆钢与扁钢连接时，其长度为圆钢直径的6倍。

8.避雷塔一般采用圆钢或钢管制成，其直径不应小于下列数值：

a独立避雷塔一般采用直径为19mm镀锌圆钢。

b屋面上的避雷塔采用直径25mm镀锌钢管。

c水塔顶部避雷塔采用直径25mm或40mm的镀锌钢管

d烟囱顶上避雷塔采用直径25mm镀锌圆钢或直径为40mm镀锌钢管e避雷环用直径12mm镀锌圆钢或截面为100mm2镀锌扁钢，其厚度应为4mm．

9避雷塔宜采用圆钢或焊接钢管制成，其直径不应小于下列数值：针长1m以下：圆钢为12mm、钢管为20 mm、针长1-2m：圆钢为16mm、钢管为25mm、烟囱顶上的针：圆钢为20 mm、钢管为40 mm。

技术规范

1、建筑物防雷设计规范（GB50057-94）

2、高耸结构设计规范（GBJ135-90）

3、钢结构设计规范（GB50017-2003）

4、塔桅钢结构施工及验收规程（CECS 80：2006）
